視鏡的一般知識

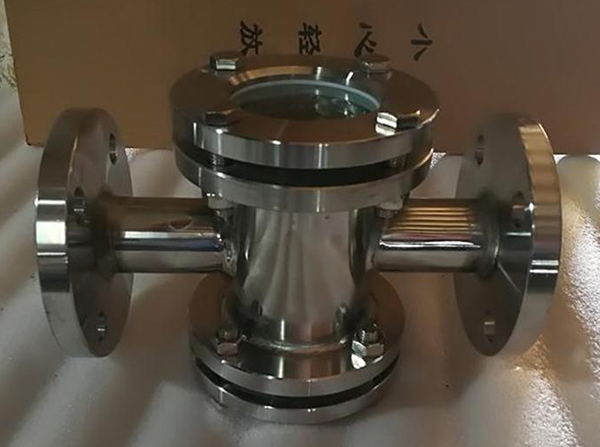

視鏡大體上可分為兩類，既壓力容器、鍋爐、反應釜上使用的設備視鏡與管道上使用的管道視鏡，根據使用視窗的不同又可細分為圓盤式設備視鏡、方框式設備視鏡、玻璃管管道視鏡、玻璃板管道視鏡。視鏡的聯接方式一般有焊接、螺紋、活接、快裝、法蘭等。

視鏡廣泛應用在石油、化工、醫藥、食品等工業生產裝置及管道中，能隨時觀察管道中液體、氣體、蒸汽、油等介質流動情況，起到了監視生產、避免生產過程中事故發生的作用，是管道裝置上不可缺少的附件。

視鏡的部分使用標準：

視鏡標準圖 HG/T 21619-1986 HGJ501-86

帶頸視鏡 標準圖 HG/T 21620-1986 HGJ502-86

襯里視鏡 標準圖 HG/T 21622-1990 HGJ 518-90

硬聚氯乙烯視鏡 標準圖 HG/T 21623-1990 HGJ 519-90

組合式視鏡 HG 21505-92

帶燈視鏡 HG/T 21575-94

視鏡材質的選用

選擇視鏡主要部件的材質，首先應考慮到工作介質的物理性能(溫度、壓力)和化學(腐蝕性)等。同時還要參照國家、使用部門的有關規定和要求。

許多材料都可以滿足視鏡在不同情況下的使用要求。但是，正確、合理地選擇視鏡材料，可以獲得經濟的使用壽命和性能。

現如今的材質，種類繁多，適用于各種不同的介質與場合。但視鏡由于玻璃視窗物理性能的局限，在選用材質時主要是考慮介質的腐蝕性與性價比，一般不用考慮材質的耐壓力與使用溫度。（大部分材料的壓力與溫度遠遠高于玻璃視窗。）

現把視鏡上常用的一些材質介紹如下：

1．灰鑄鐵 材質本身的工作溫度在-1 5～200℃之間，公稱壓力PN≤1．6MPa的低壓環境中。適用于水、煤氣等無腐蝕性的介質上。

2．碳素鋼(WCA，WCB，WCC) 材質本身的工作溫度在-29～425℃之間的中高壓環境中。適用于介質為飽和蒸氣和過熱蒸汽及高溫和低溫油品、液化氣體、壓縮空氣、水、天然氣等。

3.奧氏體不銹鋼 材質本身的工作溫度在-196～600℃之間的任何腐蝕性介質的上面。

4.蒙乃爾合金 主要適用于含氫氟酸介質的管道中。

5.哈氏合金 主要適用于稀硫酸等強腐蝕性介質的管路中。

6.鈦合金 主要適用于各種強腐蝕介質的管路中。

7.銅合金 材質本身的工作溫度在-27～200℃之間的氧氣管路和海水管路中使用。

8.襯膠、襯氟、玻璃鋼 這幾種材料都屬于非金屬材料。非金屬材料視鏡的特點是耐腐蝕性強，甚到有金屬材料所不能具備的優點。一般適用于公稱壓力PN≤1．0MPa，工作溫度不超過60℃的腐蝕性介質中。

鋼化玻璃物理性能簡介：

1。耐壓強度：10、16、25。

2。機械抗彎強度：160牛頓/平方毫米。

3。膨脹系數：

4。Z高使用溫度：260度。
